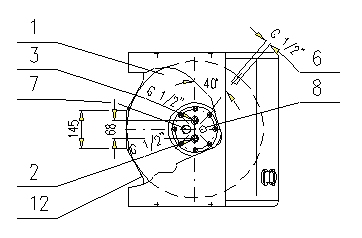

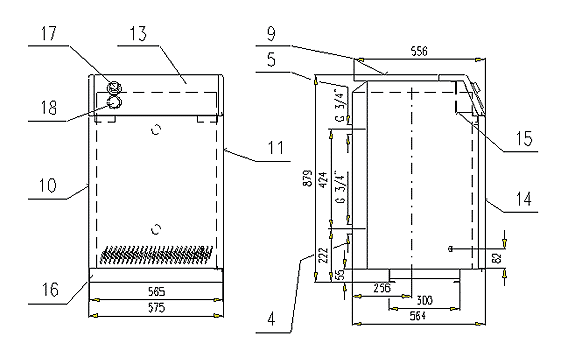

HLAVNÉ ČASTI A ROZMERY


LEGENDA

  1. Teleso zásobníka
  2. Nátrubok vstupu sanitárnej vody
  3. Nátrubok výstupu sanitárnej vody
  4. Nátrubok vstupu vykurovacej vody
  5. Nátrubok výst. vykurovacej vody
  6. Vypúšťací 1/2" ventil
  7. Magnéziová anóda Ø 22. l=500
  8. Združená jimka 1/2" Ø 7,5 teplomer l = 200; termostat l = 500
  9. veko
  1. Ľavý bok izolačného krytu
  2. Pravý bok izolačného krytu
  3. Chrbát izolačného krytu
  4. Ovládací panel
  5. Dvierka
  6. Nosník
  7. Podstavec
  8. Zásobníkový termostat
  9. Zásobníkový teplomer

TECHNICKÉ PARAMETRE

 Objem l 100
 Max. prevádzkový tlak TÚV kPa 600
 Pripojenie výstupnej vody z kotla   G 3/4"
 Pripojenie TÚV   G 1/2"
 Elektrické napätie/frekvencia V/Hz 230/50
 Elektrické krytie   IP 40
 Hlavné rozmery výška mm 879
  šírka mm 575
  hĺbka mm 564
 Hmotnosť (bez vody) kg 60
 Max.prevádzkový prúd a napätie kontaktov termostatu A/V 16(1,5)/250
 Menovitý pretlak ohrievaného telesa kPa 400
 Rozsah nastavenia termostatu zásobníka °C 7-60 (70)
 Doba ohrevu vody z 15 °C na 60 °C
 (výkon kotla 25kW) a teplote vykurovacej vody 85 °C		 min 14

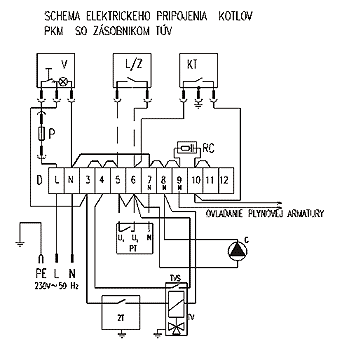

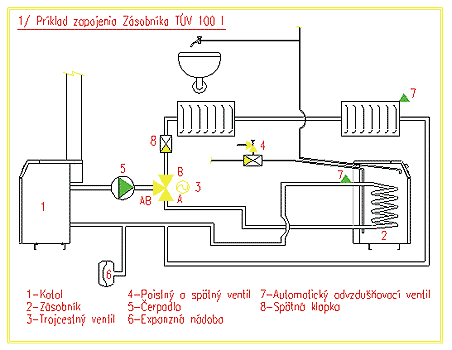

Elektrické schémy zapojenia

P
PE
L
N
D
V
RC

 - poistka F 3.15A
- ochranný vodič
- fáza vodič
- stredný vodič
- svorkovnica
- sieťový vypínač so signalizáciou
- RC člen		 PT
KT
L/Z C
ZT
TV
TVS 		- priestorový termostat
- kotlový termostat
- prepínač režimu leto/zima
- čerpadlo
- termostat zásobníka TÚV
- trojcestný ventil
- trojcestným ventilom ovládaný spínač

Upozornenie:

Pri inštalácií PT je potrebné prepoj svoriek 5 - 6 vynechať a prepoj svoriek 4 - 5 zapojiť (prepínač L/Z sa vynechá).

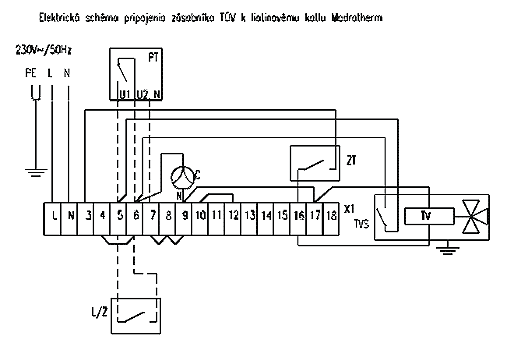

L/Z
ZT
TV
TVS
C

 - prepínač prevádzky kotla leto/zima
- zásobníkový termostat
- trojcestný ventil
- trojcestným ventilom ovládaný spínač
- obehové čerpadlo
