Odťahový spalinový ventilátor OSV smie uviesť do prevádzky iba odborný pracovník, ktorý má príslušné oprávnenie a osvedčenie k práci na plynových technických zariadeniach podľa vyhlášky ÚBP SR č. 74/1996 Z.z. Podmienkou uznania reklamácie a nárok na bezplatné prevedenie záručnej opravy vzniká iba v prípade, ak bol kotol uvedený do prevádzky pracovníkom, ktorý bol k tejto činnosti akreditovaný výrobcom a získal od neho príslušné oprávnenie.

Kontrola inštalácie

Všeobecne platí, že OSV musí byť inštalovaný v objekte (v kotolni) v súlade s platnou projektovou dokumentáciou.

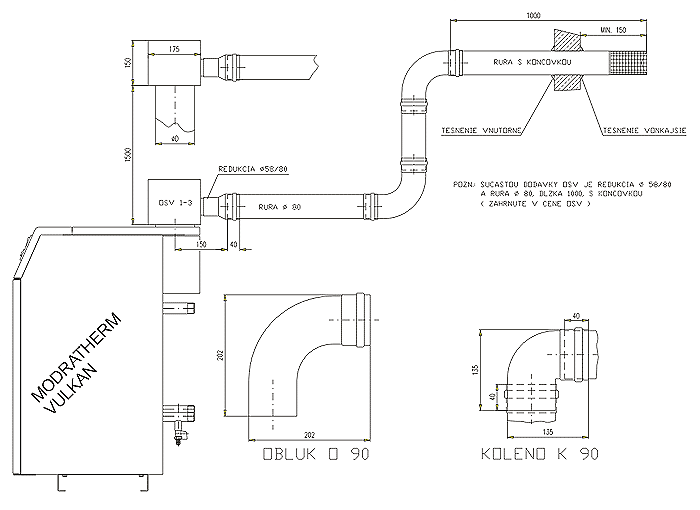

Pripojenie OSV ku kotlu VULKAN

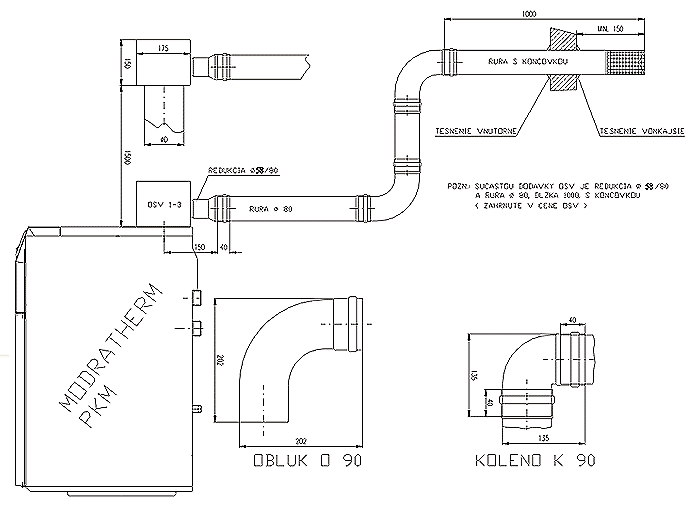

Pripojenie OSV ku kotlu PKM

Vlastné uvedenie do prevádzky

zapnúť kotol, prevádzkový termostat nastaviť na 90° (po zapnutí kotla sa ventilátor rozbehne a nasledovne dôjde k zapáleniu horákov kotla)
kotol vyhriať na 75 - 85 °C
voľným plamienkom overiť správnu funkciu prerušovača ťahu (plamienok musí smerovať do prerušovača)
skontrolovať tesnosť spojov dymovodu pomocou zrkadla (zarosí sa v prípade úniku spalín)
spalinový termostat nesmie vypnúť kotol ani po 1 hodine prevádzky pri teplote vody 85 °C (platí pre prevedenie so spalinovým termostatom
provizórne celkom zapchať výstup dymovodu (musí zhasnúť horák kotla - ventilátor beží ďalej)
uvoľniť dymovod (horák sa opäť zapáli)
elektricky odpojiť ventilátor a premostiť svorku 10 a12 (spalinový termostat musí havarijne vypnúť horák kotla - platí pre prevedenie so spalinovým termostatom) POZOR: Pri tejto skúške unikajú spaliny do kotolne!
zapojenie uviesť do pôvodného stavu, prevádzkovým termostatom vypnúť horenie (ventilátor musí takisto vypnúť)
riadne a úplne vyplniť a potvrdiť záručný list, vyplniť potvrdenie o uvedení OSV do prevádzky a vypísať záznam o uvedení OSV do prevádzky alebo preventívnej prehliadky. Podmienka pre uznanie nároku na záručnú opravu.
