Elektronický regulátor
Splyňovacie kotly ZEUS PYRO sú riadené elektronickým mikroprocesorovým Regulátorom, ktorý spĺňa všetky požiadavky na jednoduchú obsluhu a vysoký komfort. Bezpečná prevádzka kotla je zabezpečená 2 bezpečnostnými termostatmi a bezpečnostným výmenníkom proti prekúreniu



Regulátor je vybavený nasledovnými funkciami:

  • Nastavenie teploty kotlovej vody a teploty zásobníka TÚV

  • Nastavenie hysterézy teploty kotlovej vody a zásobníka TÚV

  • Nastavenie teploty spínania čerpadiel ÚK a TÚV

  • Týždenné programovanie kúrenia

  • Automatické vypnutie ventilátora v prípade vyhorenia paliva

  • Otáčky ventilátora nastaviteľné v 10-tich stupňoch

  • Automatické odvetrávanie komory v čase nečinnosti odťahového ventilátora (nastaviteľný čas prestávky aj čas chodu ventilátora)

  • Letný režim (len ohrev zásobníka TÚV)

  • Funkcia priority ohrevu zásobníka TÚV

  • Funkcia stáleho chodu čerpadla ÚK

  • Možnosť pripojenia izbového regulátora

  • Manuálne spustenie odťahového ventilátora, čerpadla ÚK a TÚV

  • Ochrana kotla proti prekúreniu

  • Funkcia Termik – ďalšia ochrana kotla proti prekúreniu

  • Ochrana kotla proti prekúreniu v prípade poškodenia snímača zásobníka TÚV

  • Zvuková signalizácia alarmu a signalizácia poškodenia snímačov

  • Signalizácia chodu čerpadiel ÚK a TÚV, spalinového ventilátora a manuálneho spustenia spalinového ventilátora prostredníctvom LED diód

Bezpečnostný výmenník proti prekúreniu

Bezpečnostný výmenník proti prekúreniu

Bezpečnostný ventil s pevne nastavenou hodnotou maximálnej teploty vykurovacej vody (95 OC) chráni kotol proti prekúreniu. Inštaluje sa na výstupný nátrubok G 1/2“ z bezpečnostného výmenníka.

Predpísané parametre pre chladiacu vodu

Teplota - 15OC
Prietok - 9 l / Min.
Max. tlak - 6 bar
Min. tlak - 2 bar

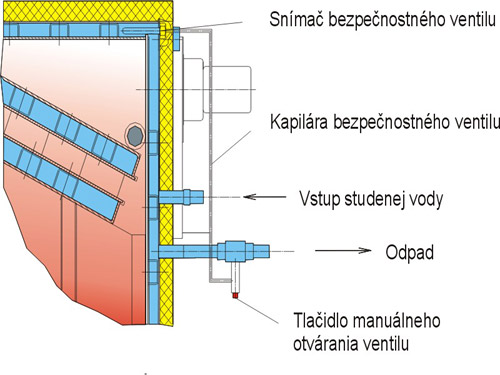

Zapojenie bezpečnostného ventilu

Zapojenie bezpečnostného ventilu
