Legenda:

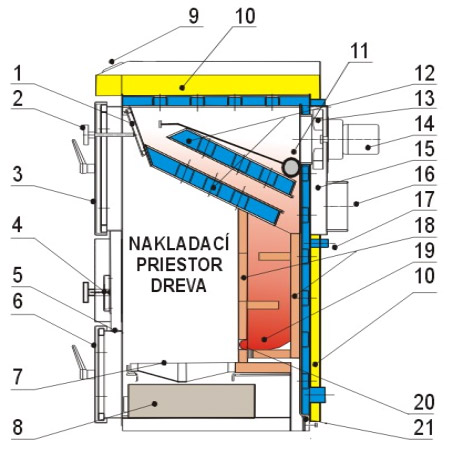

  1. zakurovacia klapka
  2. ovládanie zakurovacej klapky

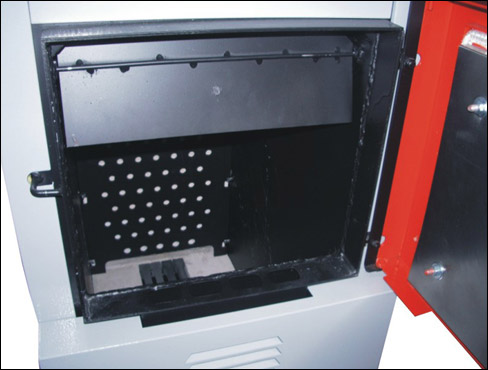

  3. nakladacie dvierka
  4. hlavná posuvná klapka primárneho vzduchu vrchná
  5. posuvná klapka primárneho vzduchu spodná
  6. popolníkové dvierka
  7. liatinové rošty
  8. popolník
  9. mikroprocesorový regulátor
  10. tepelná izolácia
  11. usmerňovač spalín (pri čistení spalinových ciest vybrať cez zakurovaciu klapku 1) vrtuľa spalinového ventilátora
  12. články tpeleného výmenníka
  13. vrtuľa spalinového ventilátora
  14. spalinový odťahový ventilátor
  15. komora odvodu spalín
  16. vyústenie dymovodu Ø 152
  17. pripájací otvor G 1/2“ bezpečnostného výmenníka
  18. žiarobetónové tvárnice LACFIRE
  19. spaľovacia komora zo žiarobetónu
  20. dýza spaľovacej komory
  21. posuvná klapka sekundárneho vzduchu


MODRATHERM ZEUS PYRO

Typ   PYRO 15 PYRO 20 PYRO 26 PYRO 30 PYRO 36 PYRO 42
Menovitý výkon (kW) 14,9 20 26 30 36 42
Rozsah tepelného výkonu (min/max) (kW) 7 - 16 10 - 22 12 - 27 14 - 32 17 - 37 20 - 44
Trieda kotla podľa  EN 303-5 - 3*
Doporučené palivo podľa EN 303-5   Guľaté drevo mäkké A1 a tvrdé A2
štiepané drevo B1,  maximálna vlhkosť paliva 20%
Doporučený ťah komína (Pa) 15
Účinnosť (%) 84 – 90
Objem vody (l) 56 68 83
Minimálna teplota vratnej vody (OC) 65
Teplota spalín (OC) 180 - 210
Maximálny prevádzkový tlak kotla (bar) 2,5
Maximálny prevádzkový tlak bezpečnostného výmenníka (bar) 6
Prikladací priestor (dm3) 74 99 140

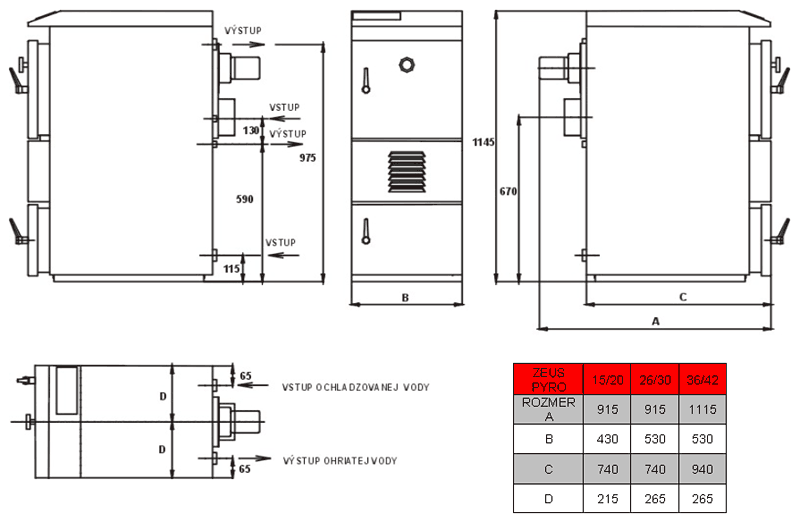

Rozmery kotla (š x v x h) (mm) 432 x 1145 x 945 532 x 1145 x 945 532 x 1145 x 1145
Celková hmotnosť kotla (kg) 282 285 318 322 360 364
Spotreba dreva za vykurovaciu sezónu (priest.metry) 15 20 25 30 36 40
Rozmery plniaceho otvoru (š x v) (mm) 290 x 360 290 x 360 390 x 360 390 x 360 390 x 360  390 x 360
Pripájací otvor pre dymovod (&) 152
Sieťové napätie / kmitočet V/Hz 230/50
* V zmysle STN EN 303 –5 trieda kotla 3 je najvyššou triedou podľa stupňa účinnosti
